فتوسل عامل اصلی روشن و خاموش شدن خودکار بسیاری از مصرف کننده ها مانند انواع لامپ ها است. اگر اخیرا اقدام به خرید فتوسل کردهاید، اما با نصب آن دچار مشکل شدهاید، تا انتهای این مقاله ما را همراهی کنید تا روش سیم کشی و نصب فتوسل سه سیمه و چهار سیمه را آموزش ببینید. علاوه بر این، در این مقاله روش نصب فتوسل با کنتاکتور و تنظیم حساسیت فتوسل را نیز برای شما شرح خواهیم داد.
آشنایی با فتوسل
ابتدا میخواهیم شما را کمی بیشتر با فتوسل آشنا کنیم. این وسیلهی الکترونیکی، یک سوئیچ یا کلید است و به شما این امکان را میدهد تا بتوانید تعدادی چراغ را با آغاز شب، روشن و با آغاز روز خاموش کنید. البته این کلید به دلیل داشتن سنسور حساس به نور، بهصورت خودکار و با توجه به میزان نور، این کار را انجام میدهد.
سنسور حساس به نور یا LDR که مخفف light-dependent resistor است، از مواد نیمه رسانا مانند کادمیوم سولفید ساخته میشود تا دارای قابلیت حساسیت به نور باشد. به همین خاطر، مقاومت این سنسور نسبت به نور تغییر میکند. مقاومت متغیر این سنسور به این معناست که با بالا رفتن شدت نور که در روز اتفاق میافتد، مقاومت سنسور کاهش پیدا میکند و با کم شدن شدت نور یعنی نزدیک به غروب خورشید و شروع ساعات تاریکی، مقاومت بالا میرود. مکانیزم این سنسور به شکلی است که زمانی که نور به سطح آن برخورد میکند، لامپ هایی را که به آن متصل شده است، روشن و با عدم تابش نور، لامپ ها را خاموش میکند.
محل و نحوه نصب فتوسل
جدا از سیم کشی که در ادامه به آن میپردازیم، در ابتدا لازم است محل مناسبی را برای نصب فتوسل انتخاب کنید. انتخاب محل مناسب و نصب صحیح آن اهمیت ویژه ای دارد. زیرا در صورت بروز اشتباه در این فرایند، نمیتوانید انتظار عملکرد صحیحی را از فتوسل خود داشته باشید. اما با رعایت نکاتی که در ادامه مطالعه خواهید کرد، میتوانید مطمئن شوید که به درستی این محصول را نصب کردهاید.
مراحل نصب:
- در اولین مرحله، محل مناسبی برای نصب فتوسل انتخاب کنید. محلی که برای نصب انتخاب میکنید، حتما باید در معرض نور خورشید قرار داشته باشد و هیج مانعی، از تابش نور به فتوسل جلوگیری نکند. برای مثال هیچ گاه فتوسل را در جایی که ممکن است سایه بر روی آن بیوفتد، قرار ندهید. یکی از روش هایی که ممکن است به ذهن برخی از افراد بیوفتد، قرار دادن فتوسل در زیر چراغ است. همیشه این را به یاد داشته باشید که هیچگاه نباید فتوسل را در زیر چراغ نصب کنید. زیرا نور چراغ باعث ایجاد اختلال در عملکرد آن میشود. بهترین محل برای نصب فتوسل، قرار دادن آن پشت چراغ یا بر روی دیوار است، به طوری که در بالای چراغ قرار داشته باشد.
- در مرحله ی دوم، حتما این نکته را در نظر داشته باشید که زمانی که میخواهید فتوسل را بر روی پایه قرار دهید، حتما کلاهک فتوسل را در بالا قرار دهید و از چرخاندن آن پرهیز کنید.
- در مرحله سوم، پایه فتوسل را در محل نصب کنید. همه فتوسل ها همراه با یک پایه فلزی و چند پیچ و روپلاک مخصوص، به شما ارائه میشوند. پس از اینکه جای مناسب را انتخاب کردید، باید یک سمت پایه را به کمک پیچ و روپلاک در محل انتخاب شده، نصب کنید. توجه داشته باشید که سمت دیگر پایه فلزی حتما در زیر فتوسل قرار بگیرد. بعد از تعبیه صحیح پایه به دیوار یا چراغ، فتوسل را بر روی سمت دیگر پایه قرار دهید و با پیچ آن را محکم کنید.
در تصویر زیر نیز محل های مناسب و نامناسب و روش های صحیح و غلط نصب فتوسل را برای شما مشخص کردهایم. برای فهم بهتر، میتوانید مطابق تصویر پیش بروید.
نحوه سیم کشی فتوسل
اولین نکته ای که باید در سیم کشی و نصب فتوسل ها در نظر داشته باشید، تعداد سیم ها و رنگ آن ها است. فتوسل ها در دو مدل سه سیمه و چهار سیمه تولید میشوند.
سیم کشی فتوسل سه سیمه
در فتوسل ها سه سیمه، یک سیم به رنگ قرمز و یک سیم به رنگ مشکی و سیم دیگر معمولا به رنگ سفید میباشد.
- سیم مشکی رنگی: این سیم، سیم فاز است.
- سیم قرمز: این سیم فاز است.
- سیم سفید: سیم نول است.
سیم مشکی رنگ که معمولا سیم فاز است را به فاز شهر وصل کنید. سپس، سیم سفید رنگ که معمولا نول است را به نول شهر متصل نمایید. یک سیم دیگر یعنی سیم قرمز باقی میماند. لازم است این سیم را که در واقع سیم فاز است، به فاز لامپ وصل کنید.
سیم کشی فتوسل چهار سیمه
در فتوسل های چهار سیمه، همانند مدل سه سیمه، دو سیم به رنگ قرمز و مشکی هستند و دو سیم دیگر یا به رنگ آبی و یا به رنگ سفید هستند. برای مثال فتوسل های دامتک، 4 سیم دارند که دو سیم آن به رنگ آبی هستند.
- سیم مشکی: سیم فاز
- سیم قرمز: سیم فاز
- سیم های آبی یا سفید رنگ: سیمهای نول
برای انجام سیم کشی درست فتوسل های 4 سیمه، سیم مشکی رنگ (فاز) و یک سیم آبی رنگ (یا سفید) فتوسل را باید به فاز و نول شهر متصل کنید. سیم آبی یا سفید (نول) و سیم قرمز (فاز) فتوسل نیز را باید به نول و فاز لامپ وصل نمایید.

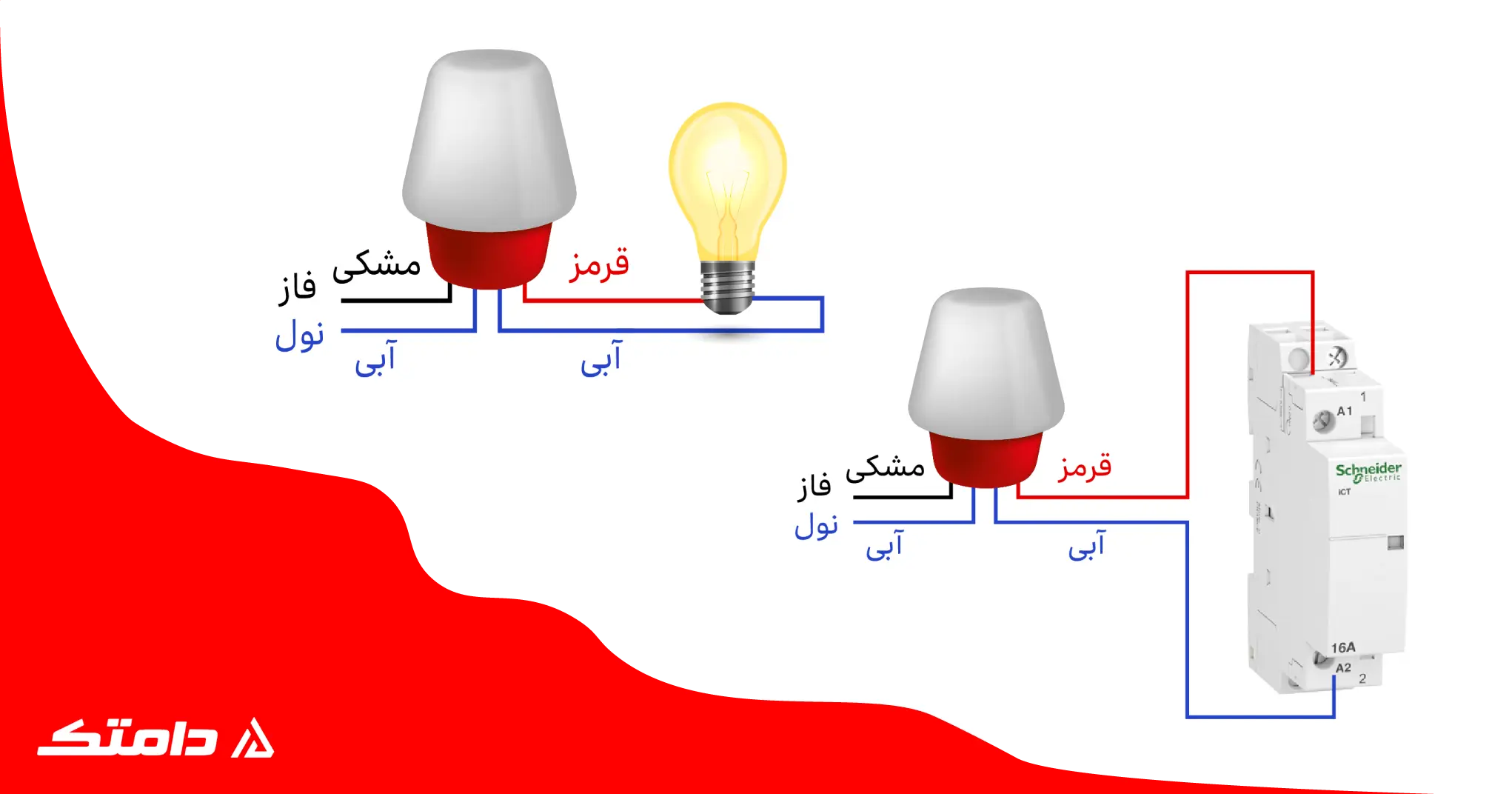

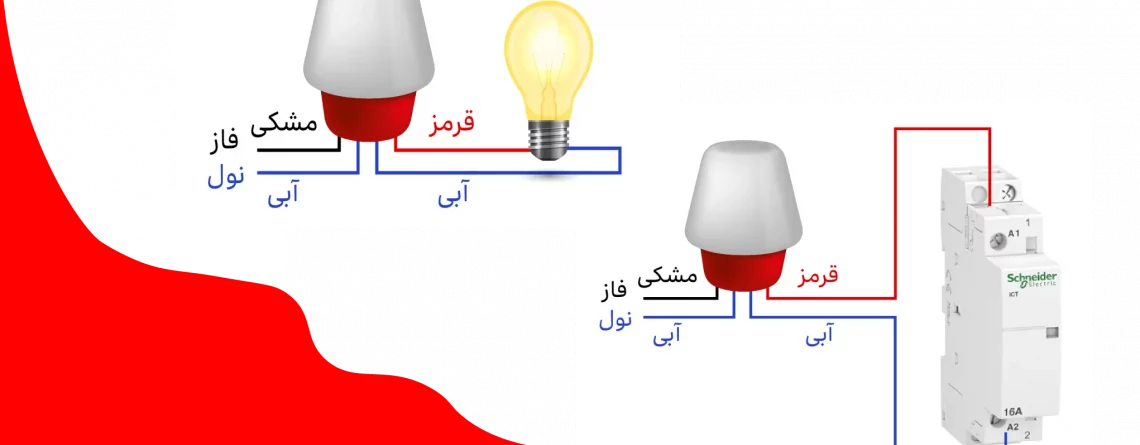

طریقه ی صحیح سیم کشی را در تصویر زیر میتوانید مشاهده کنید:
چه تعداد لامپ را میتوان با فتوسل روشن کرد؟
مسلما برای تمامی کسانی که فتوسل تهیه کردهاند، این سوال پیش آمده است که چه تعداد لامپ را میتوانند روشن کنند؟ برای دست یافتن به جواب این سوال، همین الان مشخصات فنی محصول را بررسی کنید و جریان خروجی آن را بخوانید.
برای مثال فرض کنید، فتوسل شما یک فتوسل 10 آمپر است و قصد دارید بفهمید چه تعداد لامپ 220 وات را میتوانید با آن روشن کنید. برای پی بردن به تعداد لامپ هایی که میتوانید با این فتوسل روشن کنید، باید از جریانی که هر لامپ قرار است از فتوسل بکشد، مطلع باشید.
هر لامپی که شما تهیه میکنید چه یک لامپ ال ای دی، مهتابی یا رشته ای، دارای توان مصرفی مشخصی هستند مانند مثال ما 220 وات. برای به دست آوردن جریان مصرفی لامپ موردنظر خود، لازم است توان لامپ را یعنی 200 وات را به برق شهر یعنی 220 ولت تقسیم کنید. در مرحلهی بعد، باید میزان آمپر فتوسل یعنی 10 آمپر را به جریان مصرفی لامپ یعنی 0.9 که در مرحله ی قبل به دست آمده، تقسیم کنید. نتیجه حاصل تعداد لامپ هایی خواهد بود که شما میتوانید با فتوسل 10 آمپر خود روشن کنید.
فرمول محاسبه ی تعداد لامپ ها
مرحله ی اول:
جریان مصرفی لامپ = (ولتاژ برق شهر)220 ÷ توان لامپ به وات
0.9 = ولت 220 ÷ وات 200
مرحله ی دوم:
تعداد لامپ ها = جریان مصرفی لامپ ÷ جریان مصرفی فتوسل
(11 لامپ)11.11 = 0.9 ÷ 10
روش و طریقه نصب فتوسل با کنتاکتور
تعداد چراغ هایی که شما میتوانید با استفاده از یک فتوسل روشن کنید، به میزان جریان دهی فتوسل بستگی دارد. در صورتی که بخواهید بیش از توان فتوسل موردنظر خود از آن جریان بکشید و تعداد زیادی چراغ را روشن کنید، به یک کنتاکتور نیاز خواهید داشت. زیرا کشیدن جریانی بیش از ظرفیت فتوسل، میتواند باعث سوختگی آن شود. بنابراین، بهترین راه استفاده از یک کنتاکتور است.
اما کنتاکتور چیست؟
کنتاکتور، یک کلید صنعتی است و همانند فتوسل برای قطع و وصل کردن مدارات مختلف استفاده میشود. اما مزیت کنتاکتور نسبت به فتوسل در این است که کنتاکتور توانایی تحمل جریان بیشتری را دارد. به همین دلیل، این امکان را به شما میدهد تا با اتصال آن به فتوسل بتوانید چراغ های بیشتری را روشن کنید.

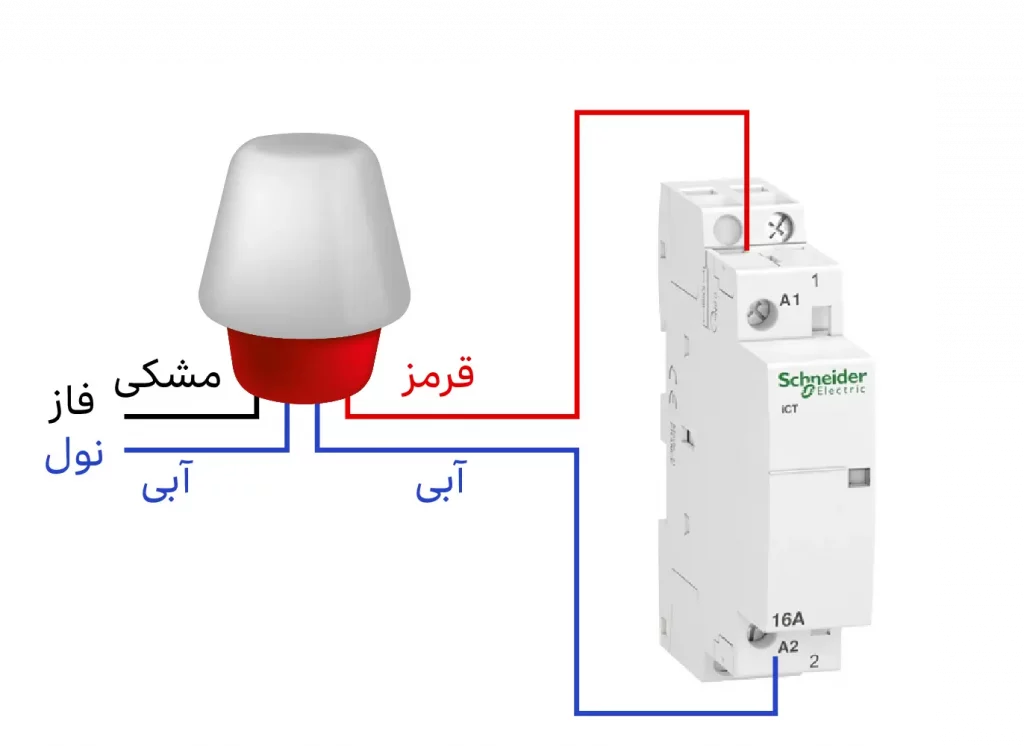

در تصویر زیر میتوانید نحوهی نصب فتوسل با کنتاکتور را مشاهده کنید. همانند قبل لازم است یک سیم نول و فاز فتوسل را به نول و فاز برق شهر و دو سیم نول و فاز دیگر را به کنتاکتور وصل کنید. لامپ های موردنظر نیز باید به کنتاکتور متصل شوند.
تنظیم حساسیت
اکثر فتوسل ها دارای قابلیت تنظیم میزان حساسیت هستند. اما حساسیت به چه معنا است؟
از لحظه ی طلوع خورشید تا زمان غروب آن، در هر ساعت میزان نور موجود در فضا در حال تغییر است. میزان نور با واحد لوکس نشان داده میشود. فتوسل ها اغلب بهصورت پیش فرض در محدودهی مشخصی از نور، چراغ ها را خاموش و روشن میکنند. اما با تغییر میزان حساسیت فتوسل ها، در واقع شما به فتوسل نشان میدهید که در چه میزانی از نور، چراغ ها را روشن یا خاموش کند.
برای مثال ممکن است شما بخواهید تا چراغ ها را به محض تابش کمترین نور خورشید، خاموش کنید. با وجود چنین قابلیتی شما میتوانید حساسیت فتوسل را به دلخواه کم یا زیاد کنید تا به عملکردی که از فتوسل انتظار دارید، دست یابید.
خلاصه
همراه شما سیم کشی و نصب فتوسل را در این مقاله بررسی کردیم. همان طور که گفته شده فتوسل وسیله ای برای تشخیص میزان نور و فعال یا غیر فعال کردن یک مصرف کننده است و به صورت سه سیمه و چهار سیمه به بازار عرضه میشود.
برای نصب این محصول، لازم است چندین نکته را در نظر داشته باشید:
- محل نصب مناسب
- نصب صحیح پایه
- عدم وجود مانع در برابر تابش نور خورشید
برای سیم کشی نیز همانطور که گفته شد، لازم است، ابتدا سیم های فتوسل را بشناسید و سپس مطابق مدارهای ترسیم شده، اتصالات را انجام دهید.
امیدواریم که این مقاله توانسته باشد شما را در نصب و سیم کشی فتوسل یاری کند. اگر به راهنمایی بیشتری نیاز داشتید، حتما در زیر مقاله سوال خود را کامنت کنید.
